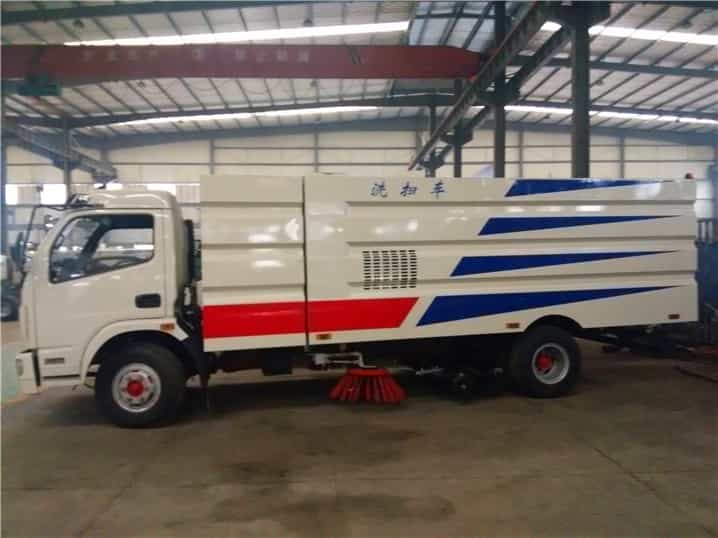

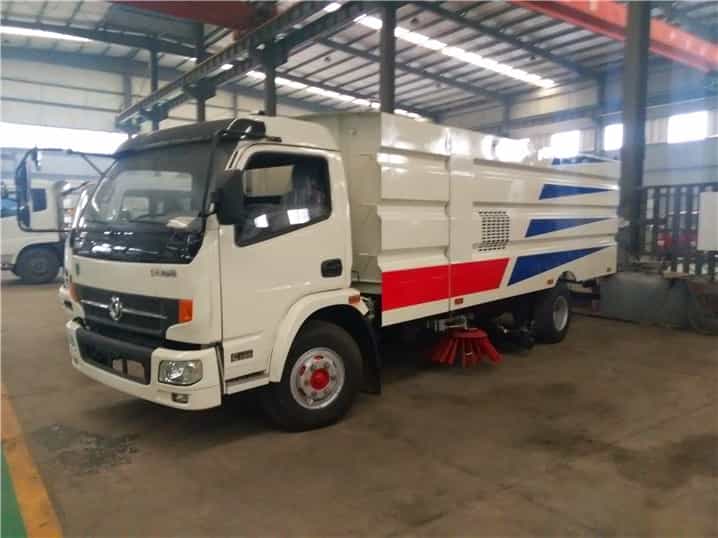

东风凯普特洗扫车
作者：zckj 发布时间：2017-6-7 21:28:23 浏览次数：次
东风凯普特洗扫车采用东风凯普特国V二类底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、垃圾箱自洁，扫盘降尘系统，液压系统、专用装置电控系统和副车架等改装而成。
东风凯普特洗扫车底盘配置：4400mm轴距，康明斯ISF3.8S5154发动机115kw/154马力，五档变速箱，前桥2.7吨，后桥5.5吨，8.25R16钢丝胎，气制动，带动转，离合助力，带倒车雷达。
|
产品主要技术参数 |
|||
|
总质量(Kg) |
9400 |
水箱容量(m3) |
4 |
|
整备质量(Kg) |
7805 |
垃圾箱容量(m3) |
5 |
|
外形尺寸(mm) |
7650×2250×2700 |
燃料种类 |
柴油 |
|
整车备注 |
随底盘选装驾驶室;侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽×高):50×100(mm),离地高度:430mm. |
||
东风凯普特洗扫车置性能：江西五十铃62kw副发动机、免维护自动离合器、5.3大型免维护风、耐磨液压油缸、西门子电控开关、左、右前扫及后吸盘喷雾压尘系统、不绣钢垃圾箱、前扫自动避让功能、最大清扫宽度3.2米、最大作业面积每小时5000m2—10000m2、随车配备双向操作按钮及高压冲洗功能、可加装前冲洒水装置。
东风凯普特洗扫车产品配件名称：江西五十铃副发动机、伊顿（美国）摆线马达、不锈钢水箱、汉商电磁阀组、控制开关（西门子）、北京风机、液压油管（广州天河）、洒水电子泵（上海嘉兴水泵）、液压缸（上海润岛）。
东风凯普特洗扫车液压油泵：采用意大利原装进口、电磁阀采用德国原装进口、液压管路采用德国标准技术密封结构形式、关键控制部件采用法国施耐德技术元件、使用寿命长、稳定可靠、故障率低、液压元件采用集成叠加设计、驾驶室电液集中控制、操作方便、扫盘有防碰撞液压控自动避让功能、可根据地面沙泥严重程度及行车速度选择扫盘的清扫方式、吸嘴为后置浮动式、可自动调节适应地面凹凸不平的状况、可调节的雾状喷洒水压尘、在节水的同时消除二次污染。
整车配置说明：
1、东风凯普特（轴距4400）型国V二类底盘，配备康明斯154马力发动机，驾驶室可翻转，断气刹，方向助力，8.25R16钢丝胎，局部双层大梁。选配东风多利卡驾驶室，朝柴CY4SK251型156马力发动机。
2、副发动机采用性能强劲的江西五十铃62Kw涡轮增压发动机。
3、自动离合器驱动风机和高压水泵，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
4、采用洛阳上市公司，北玻台信大功率耐磨免维护离心风机，无噪音，效率高风量大，使用寿命长。
5、高压水泵采用合资国际知名T7012IR型柱塞柱，流量合适，压力高，允许最高压力达到10MPa。
6、清水箱充分利用了车载空间，容量大，容积达5m3，内置水位报警器，水箱内部做防腐，防锈，防毒处理，使水泵运行更安全，保障了清扫的效率。

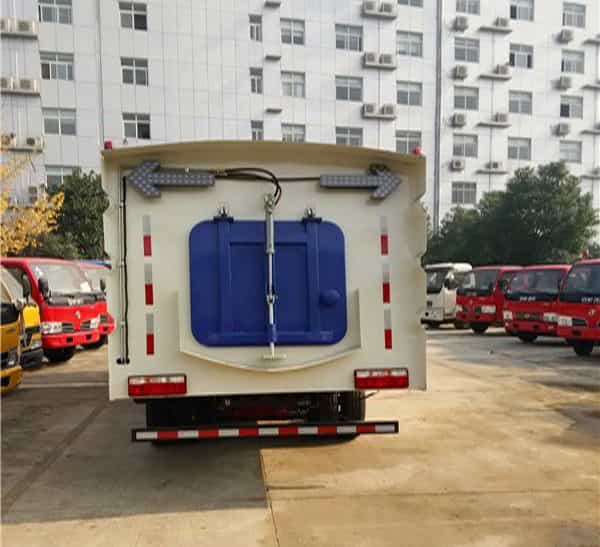

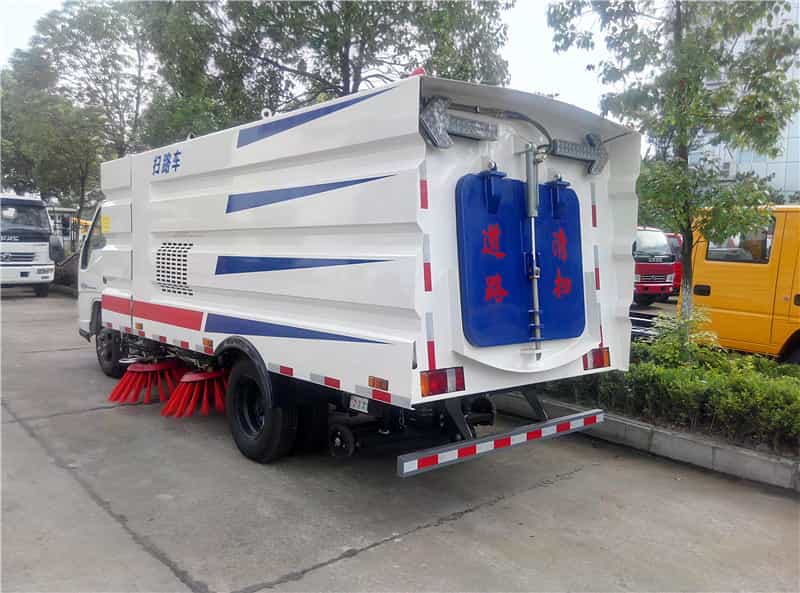

7、垃圾箱采用双层内胆不锈钢结构，内部加装过滤网板，能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置污水报警系统，通过后门处污水阀方便的将污水排至下水道，最大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料，带高压冲洗自洁装置。
8、自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。
9、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开控制，可实现右扫和全扫等不同的作业模式。
10、宽吸嘴的吸口宽度达到1800mm，确保作业总宽度大于2.8m。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。
11、吸盘内有喷水杆，高压洗涤喷嘴布置在吸盘内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。
12、车厢尾部带可调节的雾状喷水杆，在节约水的同时消除二次污染及美化路面的效果。
13、驾驶室手动按钮式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
14、扫盘摆线马达采用美国伊顿原装进口，使用寿命长稳定可靠，故障率低。
15、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
16、采用华德液压电磁阀，关键电控元件采用德国西门子电器开关，可靠性高，使用寿命长。
17、液压元件采用集成叠加设计，驾驶室电液集中控制，操作方便。
18、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。
19、后部采用LED箭头灯警示灯，保证行车作业安全。
20、非不锈钢件经电泳防锈处理，经久耐用。
21、副架承重梁用截面长160mm宽80mm厚10mm的方钢焊接而成，保障了整车安全性，让车辆行驶更安全。
22、外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称。达到低油耗，低噪音，流线型外观设计。
二、主要技术参数
1. 整车外形尺寸：长7650mm宽2250mm高2700mm
2. 车辆总质量：9400Kg额定载质量：1400Kg 整备质量：78705Kg
3. 本车最高时速可达到103Km/h，清扫速度：3-25Km/h
4. 清扫效率：≥95%
5. 最大吸入粒度：200mm
6. 垃圾箱最大卸料角：45°
7. 最大清扫宽度：2.8m
8. 最大清扫能力：70000㎡/h
9. 液压油箱容量：60L
10.副发动机工作转速：1750r/min
11.溢流压力：10MPa
12.垃圾箱容积：4m3
13.水箱容积：5m3
三、 底盘技术参数
1.底盘型号：EQ1090SJ8BDE
2.轴距：4400mm
3.排放标准：GB17691-2005国Ⅴ,GB3847-2005
4.轮胎规格：8.25R16 14PR
5.轮胎数：6个
6.驾驶室准乘人数：3人
7.发动机型号：ISF3.8s154功率为115Kw/CY4SK251朝柴156马力，功率115KW/YC4S150-50玉柴150马力,功率110KW.
